熱裂解-氣相色譜質(zhì)譜聯(lián)用儀（PY-GC-MS）在聚合物分析中的應(yīng)用
發(fā)布日期：2016/8/2 13:46:55 點擊次數(shù)：143572
熱裂解儀與氣相色譜質(zhì)譜儀（PY-GC-MS）聯(lián)用，在石油化工、有機化學(xué)、生物醫(yī)藥、高分子化學(xué)、地質(zhì)勘探、環(huán)境保護等領(lǐng)域都得到有效的應(yīng)用。其主要的工作原理為：有機化合物在嚴(yán)格控制的環(huán)境中加熱，使之裂解成為可揮發(fā)的小分子，采用聯(lián)用的氣相色譜質(zhì)譜儀分離和檢測這些裂解的小分子；由于有機化合物在一定條件下的裂解方式主要取決于分子結(jié)構(gòu)，因此，可以根據(jù)其裂解產(chǎn)物的定性定量數(shù)據(jù)，推斷有機化合物的組成和結(jié)構(gòu)。
天瑞儀器一直致力于為客戶提供更完善的解決方案，氣相色譜質(zhì)譜聯(lián)用儀GC-MS 6800配套熱裂解儀可用于高分子材料的成分分析。
1.儀器簡介
GC-MS 6800是天瑞儀器精心打造的一款高性價比氣相色譜質(zhì)譜聯(lián)用儀，具有完全的自主知識產(chǎn)權(quán)，擁有多項技術(shù)，可廣泛應(yīng)用于高分子材料、環(huán)境保護、電子電器、醫(yī)藥、石油化工、食品安全、紡織皮革等多行業(yè)中有害物質(zhì)的檢測。
圖1.1 GC-MS 6800氣相色譜質(zhì)譜聯(lián)用儀外觀圖
2. 實驗部分
以下列舉了兩種聚合物高分子通過萊伯泰科熱裂解儀CDS-4000與GC-MS 6800聯(lián)用，進行裂解分析過程展示，分別為聚乙烯（PE）的無規(guī)裂解和聚甲基丙烯酸甲酯（PMMA）的拉鏈解聚：
2.1 聚乙烯樣品測試條件
GC-MS 6800氣相色譜質(zhì)譜聯(lián)用儀:
色譜柱：DB-5MS，30m×0.25mm×0.25μm
進樣口溫度：300℃
進樣方式：不分流進樣，進樣時間1min
程序升溫:初始溫度80℃，以15℃/min速率升至230℃，再以10℃/min速率升至300℃，保持8min
氣質(zhì)接口溫度：300℃
離子源溫度：250℃
檢測器電壓：-1000V
質(zhì)量范圍：35～500m/z
熱裂解條件:
進樣口接口升溫程序：初始溫度100℃ ，保持0.5min，以50 ℃/min升至 300℃，保持1.5min。
熱裂解探頭（熱解頭）升溫程序：初始溫度350℃ ，保持10s，以50 ℃/ｓ升至 750℃，保持10s。
清洗溫度：1000℃保持5s。

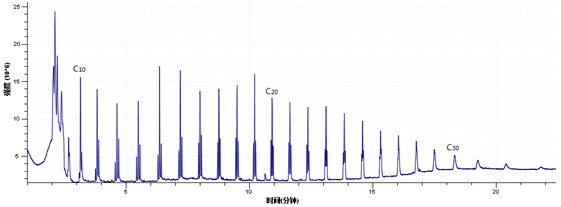

圖2.1 聚乙烯熱裂解TIC圖

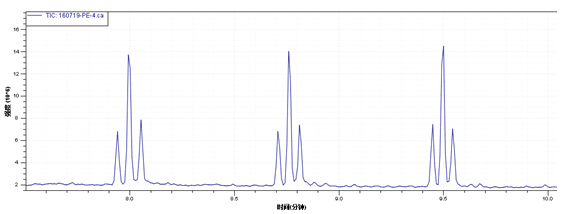

圖2.2 聚乙烯熱裂解的三重峰

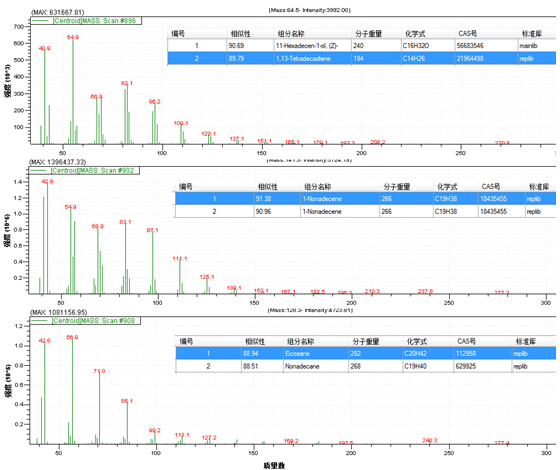

圖2.3 三重峰的質(zhì)譜圖（圖2.2中8.6～8.9 min）經(jīng)NIST2014庫確認(rèn)
2.2聚甲基丙烯酸甲酯樣品測試條件
GC-MS 6800氣相色譜質(zhì)譜聯(lián)用儀：
色譜柱：DB-5MS
30m×0.25mm×0.25um
進樣口溫度：300℃
進樣方式：分流進樣，分流比50:1
程序升溫:初始溫度40℃，以10℃/min速率升至300℃，保持3min
接口溫度：300℃
離子源溫度：250℃
檢測器電壓：-1000V
質(zhì)量范圍：35～500m/z
熱裂解條件:
進樣口接口升溫程序：初始溫度100℃，保持0.5min，以50℃/min升至300℃，保持1.5min。
熱裂解探頭（熱解頭）升溫程序：初始溫度350℃，保持10s，以50℃/ｓ升至750℃，保持10s。
清洗溫度：1000℃保持5s。

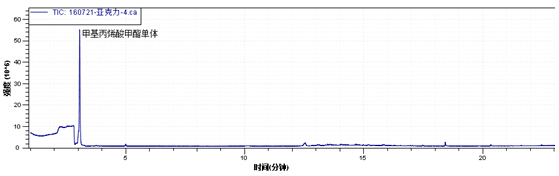

圖2.4 聚甲基丙烯酸甲酯熱裂解TIC圖

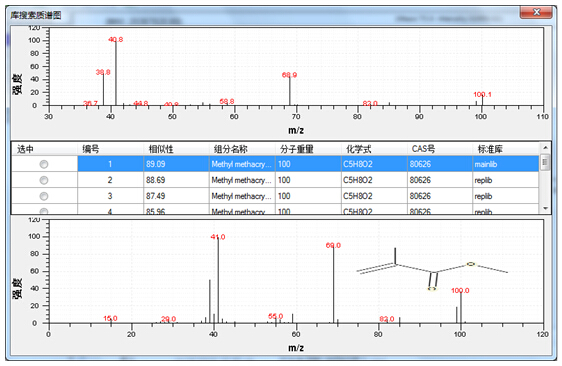

圖2.5 裂解單體質(zhì)譜圖
3. 小結(jié)
氣相色譜質(zhì)譜聯(lián)用儀GC-MS 6800配套萊伯泰科CDS-400熱裂解儀，用于檢測聚合物材料中裂解的小分子，從而可以準(zhǔn)確推斷聚合物的成分和結(jié)構(gòu)組成，并進行定性定量分析。
相關(guān)產(chǎn)品
